电离-皮拉尼复合真空计的维修与保养 添加时间 2014-7-21 14:48:56 点击次数 2516 次 返 回 |
|
|

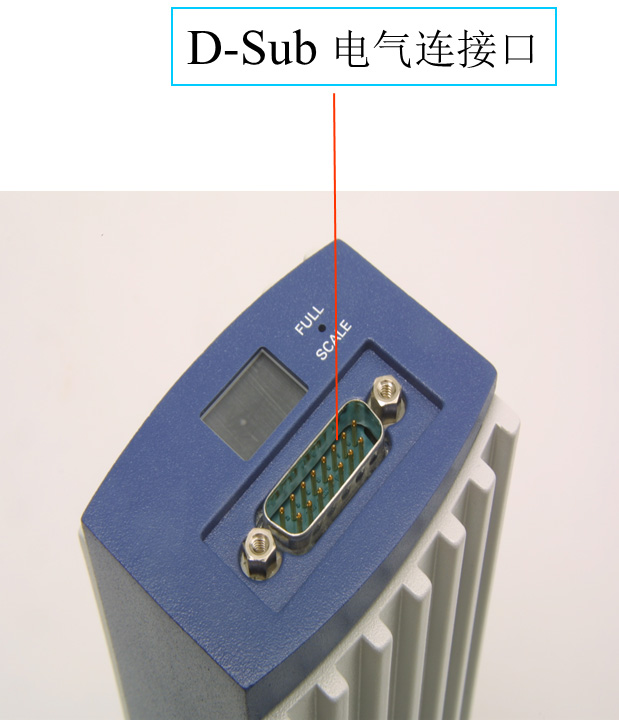

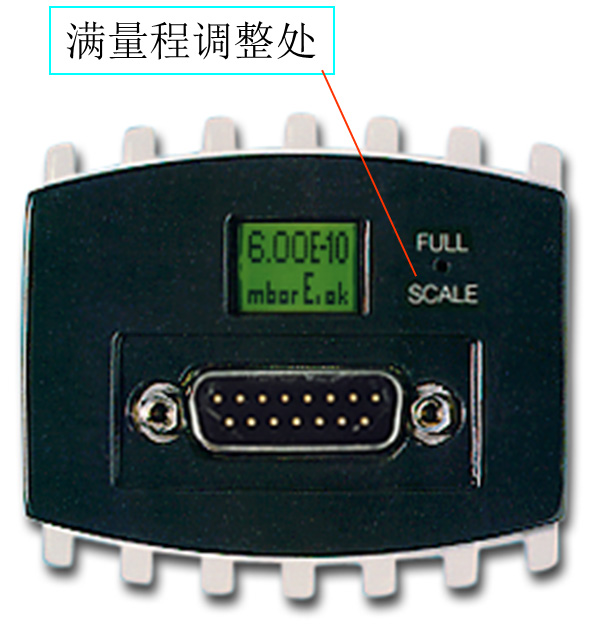

1.复合真空计型号： BPG400（B-A 规+皮拉尼） HPG400 （热规+皮拉尼） BCG450 （热规+皮拉尼+薄膜规） 2.复合规BPG------电气连接  电气连接： 针2 测量信号输出 针5 电源地 针7 除气 针8 24V电源 针11 18~26V电源 针12 信号地 针13 RS232C TXD 针14 RS232C RXD 针15 接外壳接地 3.复合规BPG------信号输出 1输出电压范围:0-10V； 2测量信号输出范围0.774—10V； 3输出0.3V=热阴极故障 4输出0.5V= 皮拉尼故障 5输出电压与压力的关系式:(对数输出) P= 10 (U-7.75)/0.75+C P:实际压力; U :输出电压; C:常数 mbar :0 pa: 2 Torr : -0.125 例如:BPG的输出信号为4.00 V, 那么实际压力为P= 10 (4-0)/0.75+0 =1x10-5 mbar 4.复合规BPG------维护  调满量程 1 大气压下规管通电至少10分钟 2 用工具插入<FULL SCALE>,按 下至少5秒种 3 规管自动完成调整 零点调整 1 在压力《1x10-4mbar下规管通电至少10分钟 2 用工具插入<FULL SCALE>,按 下至少2秒种 3 规管2分钟后自动完成调整 除气 除气只能在压力低于 7.2E-6 mbar 以下进行 除气主要目的是清除灯丝污染 除气时收集极温度700度,除气功率4W,16mA 除气时显示值偏大 除气3分钟自动结束 除气可通过接口，或由连接的显示仪表激活 |
